Toodete kirjeldus

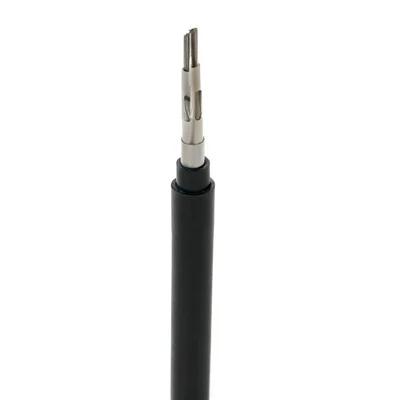

See kolmesooneline merekaabel on mõeldud laevade ja laevaseadmete madalpinge{1}}elektrisüsteemide jaoks. See kasutab 2. klassi tinatud vaskjuhte, XLPE isolatsiooni ja tinatatud vasktraadi punutist koos leegiaeglustava SHF1 LSZH väliskestaga.
Arvestades 0,6/1kV, sobib see merevooluahelatele, mis nõuavad kolme juhti ühes kaablis. Töötemperatuur on -15 kraadi kuni +90 kraadi.
Loodud mereelektrisüsteemide jaoks
Tinatud vaskjuhe sobib hästi niiskesse ja soola{0}rohkesse keskkonda. XLPE isolatsioon tagab stabiilse elektrilise jõudluse, samas kui tinatatud vaskpunutis lisab mehaanilist kaitset ja varjestust.
SHF1 LSZH ümbris on leegiaeglustav ja tekitab vähe suitsu, mistõttu sobib see laevade ja merevarustuse suletud aladele.
Tüüpilised rakendused
- Laeva toite- ja abiahelad
- Laeva elektriseadmed
- Masinaruumid ja masinate alad
- Avamere- ja merevarustus
- Kolme-faasilised elektriühendused, mis nõuavad kolme südamikku
Kaablit saab tarnida erineva suurusega juhtmetega vastavalt nõutavale koormusele ja paigaldustingimustele.
3-tuumaline vs{1}}-tuumaline merekaabel
Peamine erinevus on juhtide arv.
2-soonelist merekaablit kasutatakse tavaliselt kahe-juhiga ahelate jaoks, samas kui 3-sooneline merekaabel sobib siis, kui on vaja kolme juhet, näiteks kolmefaasilisi elektriühendusi.
Nende vahel valimine sõltub pigem vooluringi konstruktsioonist kui lihtsalt kaabli suurusest.
Merestandardid
Kaabel on toodetud vastavalt asjakohastele mere- ja kaablistandarditele, sealhulgas IEC 60092, IEC 60228, IEC 60332, IEC 60754 ja IEC 61034.
Rakendus
tunnistus
ISO kvaliteedijuhtimissüsteemi sertifikaat
ABS/DNV/LR/CCS kinnitatud sertifikaat
|
1.Ehitus |
|||||||
|
S/N |
Ehitus |
Nõue |
|
||||
|
1 |
Dirigent |
2 Klass 2 Tinatud vaskjuht |
|||||
|
2 |
Tulekindlus |
Vilgukivi teip |
|||||
|
3 |
Isolatsioon |
XLPE |
|||||
|
4 |
Sisemine kest |
SHF1 |
|||||
|
5 |
Armor |
Tinatud vasktraadi punutis |
|||||
|
2. Kaabli tuvastamine Südamiku tunnus: 2C: pruun, sinine. 2C+E: pruun, sinine, roheline/kollane. 3C: pruun, must, sinine. 3C+E: pruun, must, hall, roheline/kollane. Mantli värv: punane (või kliendi soovitud värv.) 3. Standardite järgimine IEC 60092-353, IEC 60228, IEC 60092-360, IEC 60332-1-2, IEC 60332-3-22, IEC 60754-1~2, IEC 61034-1~2, IEC 60331 |
|||||||
|
4.Rakendus |
|||||||
|
S/N |
Üksus |
Tehniline nõue |
|||||
|
1 |
Nimipinge |
AC 0,6/1kV |
|||||
|
2 |
Töötemperatuur |
-15-90 kraadi |
|||||
|
S/N |
Südamike arv × läbilõikepindala |
Juhi struktuur |
u. dia. dirigendist |
Nominaalne thk. isolatsioonist |
Nominaalne thk.of kesta |
u. Kaabli OD |
u. kaabli kaal |
|
nr × ruutmeetrit |
nr/mm |
mm |
mm |
mm |
mm |
kg/km |
|
|
1 |
2×1.5 |
7/0.52 |
1.56 |
0.7 |
0.8 |
12.2 |
207 |
|
2 |
2×2.5 |
7/0.68 |
2.04 |
0.7 |
0.9 |
13.2 |
251 |
|
3 |
2×2.5+2.5 |
7/0.68 |
2.04 |
0.7 |
0.9 |
13.8 |
291 |
|
4 |
3×1.5 |
7/0.52 |
1.56 |
0.7 |
0.9 |
13.0 |
243 |
|
5 |
3×2.5+2.5 |
7/0.68 |
2.04 |
0.7 |
0.9 |
15.3 |
381 |
|
6 |
3×4+4 |
7/0.85 |
2.50 |
0.7 |
0.9 |
16.7 |
476 |
|
5. Elektrilised omadused |
|||||||
|
S/N |
Südamike arv × ristlõikepindala × |
Max Juhi alalisvoolu takistus @ 20 kraadi |
Pingetaluvuse test |
||||
|
nr × ruutmeetrit |
Ω/km |
kV/min, riketeta |
|||||
|
1 |
2×1.5 |
12.2 |
3.5/5 |
||||
|
2 |
2×2.5 |
7.56 |
3.5/5 |
||||
|
3 |
2×2.5+2.5 |
7.56 |
3.5/5 |
||||
|
4 |
3×1.5 |
12.2 |
3.5/5 |
||||
|
5 |
3×2.5+2.5 |
7.56 |
3.5/5 |
||||
|
6 |
3×4+4 |
4.70 |
3.5/5 |
||||
Miks Huayu kaabel
Merekaabel on üks Huayu Cable'i väljakujunenud tootesarjadest. Ettevõte on tarninud kaableid laevaehituse ja mereehitusprojektide jaoks Hiinas ja välismaal.
Huayu toetab merekaabliprojekte alates tehnilisest kinnitusest kuni tootmise ja sertifitseerimiseni, sealhulgas kaabli ehitust, tuvastamist ja kohaldatavaid standardeid.
KKK-d
K1: Millisteks rakendusteks see 3-sooneline merekaabel sobib?
V: See on mõeldud lisatoite ja lihtsate juhtimisahelate jaoks laevadel ja avamererajatistes, nagu väikesed pumbad, ventilaatorid ja pardal olevad abiseadmed.
Q2: Kas SWA soomus on alati vajalik mereprojektide jaoks?
V: Ei. SWA soomust soovitatakse avatud-tekile avatud juhtmestiku jaoks; sisekabiini paigaldamisel võib soomused ära jätta.
K3: Kas see kaabel suudab edastada 4–20 mA instrumendi signaale?
V: Pole soovitatav. See kaabel on mõeldud toite- ja põhijuhtimiseks. Anduri signaali edastamiseks valige varjestatud instrumendi merekaabel.
Kuum tags: 3-sooneline merekaabel, Hiina 3-soonelise merekaabli tootjad, tarnijad, tehas
